Case Samcil
Galeria:
Clique nas fotos para ampliar
Descrição do Case:

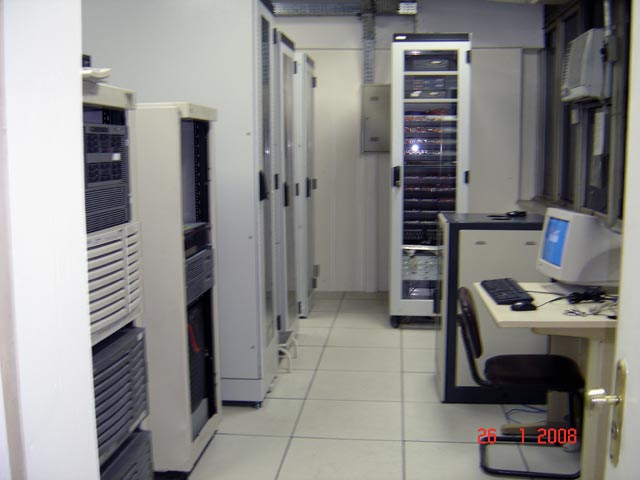

A) Pça. Da República, 452 6º andar Datacenter
Reforma do Datacenter incluindo:
Instalação de Piso Elevado em toda a sala, elaboração do projeto, planejamento, posicionamento, colocação e fixação das calhas metálicas sob o piso elevado para distribuição de energia elétrica e cabeamento estruturado. Posicionamento dos equipamentos de refrigeração objetivando um melhor aproveitamento dos mesmos.
Projeto e redimensionamento do quadro de distribuição elétrica. Instalação e montagem do mesmo.
Projeto e instalação do cabeamento elétrico, incluindo a distribuição de circuitos e montagem do Quadro de Distribuição Elétrica.
Projeto e instalação do cabeamento estruturado. Foram lançados aproximadamente 900 m de cabos Furukawa CAT6, subdivididos em 75 (setenta e cinco) segmentos de rede, partindo do Armário de Telecomunicação Central do Datacenter (AT01), conectado a uma porta do Painel de Distribuição (PatchPanel) também da marca Furukawa, CAT6, identificado com numeração única, em suas duas extremidades, acomodados nas calhas metálicas previamente instaladas sob o piso elevado, finalizado em conectores fêmea de mesma categoria e mesmo fabricante, disponibilizados para uso em quantidades previamente definidas no projeto da obra, em caixas de sobrepor com 2 (duas) posições de saída, abaixo de cada um dos 5 (cinco) Armários de Telecomunicações utilizados para a acomodação de servidores da empresa, identificadas individualmente com a mesma numeração contida no cabo.
A obra foi entregue juntamente com a certificação do cabeamento instalado bem como sua devida documentação.
b. Pça. da República, 452 Edifício Adriática
Projeto de CFTV, onde foram instaladas 16 (dezesseis) micro câmeras, estrategicamente distribuídas nos 10 andares do Edifício Adriática, interligadas à um Servidor de Câmeras, com tecnologia GeoVision, configurado para registrar imagens do ambiente. As imagens são armazenadas no disco do servidor apenas quando é detectada movimentação no ambiente. O sistema foi configurado para manter apenas os registros armazenados nos últimos 90 dias, apagando automaticamente o que é mais antigo, liberando o espaço para gravação, o que evita a perda de registros por falta de espaço de armazenamento. Todas as imagens gravadas no servidor só estão disponíveis para visualização para as pessoas autorizadas. As imagens das câmeras podem ser visualizadas em tempo real pelo navegador Internet Explorer da Microsoft, desde que o usuário tenha as devidas permissões. Foi instalado e configurado um monitor para visualização das imagens em tempo real na portaria do Edifício pela equipe da segurança.
c. Pça. da República, 468 4º andar Cj. 41
Conforme planta baixa fornecida pelo cliente, em um único andar foi elaborado um projeto que atendesse às necessidades do mesmo contemplando:
Cabeamento estruturado de todo o conjunto ocupado pelo departamento de TI e Engenharia da empresa. Foram lançados aproximadamente 5.000 metros de cabos CAT5e da marca AMP, subdivididos em 168 (cento e sessenta e oito) segmentos de rede. Cada um dos segmentos de rede tem seu inicio no Armário de Telecomunicações localizado no conjunto atendido pelo mesmo (ATXX) conectado a uma porta do Painel de Distribuição (PatchPanel) também da marca AMP, CAT5e, identificado com numeração única, em suas duas extremidades, acomodados em calhas metálicas previamente instaladas pela contratante, finalizado em conectores fêmea, de mesma categoria e mesmo fabricante, e disponibilizados para o usuário em caixas de saída, cada uma com 4 (quatro) posições, sobrepostas na própria calha, identificadas individualmente com a mesma numeração contida no cabo.
Para a telefonia foram lançados aproximadamente 100 metros de cabo CIT 50/50, tendo sua origem no quadro de telefonia principal, localizado no edifício ao lado, número 452, mais precisamente no 7º andar, e finalizado no conjunto citado neste, devidamente conectado em blocos do tipo 110. Para alimentação dos pontos pelos ramais telefônicos, utilizou-se PatchCords da marca AMP, do tipo 110/RJ45.
Para interligação ao Armário de Telecomunicações (AT01) central, localizado no Datacenter, utilizamos um cabo óptico de 4 (quatro) fibras, tendo cada uma delas uma de suas extremidades emendada a um extensor óptico com conectores do tipo LC, por meio de fusão óptica, e acomodado em uma caixa de emenda óptica fixada dentro do Armário de Telecomunicações local (ATXX). A extremidade localizada no Armário de Telecomunicação central do Datacenter, também por meio de fusão óptica, foi fundida à pigtails e acomodada em um DIO ou Distribuidor Interno Óptico.
Foram lançados também, 2 (dois) segmentos de rede contingentes, medindo aproximadamente 25 metros cada, CAT6, da marca Furukawa, sendo na sua origem conectado a uma porta do Painel de Distribuição CAT6, também Furukawa, instalado no Armário de Telecomunicações (AT) do 7º andar, Cj. 71, e no seu destino em conectores RJ45 fêmea, CAT6, marca Furukawa, modelo Gigalan, acomodados em caixa de sobrepor do mesmo fabricante e afixadas na lateral traseira interna do AT do andar.
A obra foi entregue juntamente com a certificação do cabeamento instalado bem como sua devida documentação.
d. Pça. da República, 468 4º andar Cj. 42
Conforme planta baixa fornecida pelo cliente, em um único andar foi elaborado um projeto que atendesse às necessidades do mesmo contemplando:
Cabeamento estruturado de todo o conjunto ocupado pelo departamento de Atendimento Pessoal da empresa. Foram lançados aproximadamente 3.000 metros de cabos CAT5e da marca AMP, subdivididos em 96 (noventa e seis) segmentos de rede. Cada um dos segmentos de rede tem seu inicio no Armário de Telecomunicações localizado no conjunto atendido pelo mesmo (ATXX) conectado a uma porta do Painel de Distribuição (PatchPanel) também da marca AMP, CAT5e, identificado com numeração única, em suas duas extremidades, acomodados em calhas metálicas previamente instaladas pela contratante, finalizado em conectores fêmea, de mesma categoria e mesmo fabricante, e disponibilizados para o usuário em caixas de saída, cada uma com 4 (quatro) posições, sobrepostas na própria calha, identificadas individualmente com a mesma numeração contida no cabo.
Para a telefonia foram lançados aproximadamente 100 metros de cabo CIT 50/50, tendo sua origem no quadro de telefonia principal, localizado no edifício ao lado, número 452, mais precisamente no 7º andar, e finalizado no conjunto citado neste, devidamente conectado em blocos do tipo 110. Para alimentação dos pontos pelos ramais telefônicos, utilizou-se PatchCords da marca AMP, do tipo 110/RJ45.
Para interligação ao Armário de Telecomunicações (AT01) central, localizado no Datacenter, utilizamos um cabo óptico de 4 (quatro) fibras, tendo cada uma delas uma de suas extremidades emendada a um extensor óptico com conectores do tipo SC, por meio de fusão óptica, e acomodado em uma caixa de emenda óptica fixada dentro do Armário de Telecomunicações local (ATXX). A extremidade localizada no Armário de Telecomunicação central do Datacenter, também por meio de fusão óptica, foi fundida à pigtails e acomodada em um DIO (distribuidor interno óptico).
Foram lançados também, 2 (dois) segmentos de rede contingentes, medindo aproximadamente 45 metros cada, CAT6, da marca Furukawa, sendo na sua origem conectado a uma porta do Painel de Distribuição CAT6, também Furukawa, instalado no Armário de Telecomunicações (AT) do 7º andar, Cj. 71, e no seu destino em conectores RJ45 fêmea, CAT6, marca Furukawa, modelo Gigalan, acomodados em caixa de sobrepor do mesmo fabricante e afixadas na lateral traseira interna do AT do andar.
A obra foi entregue juntamente com a certificação do cabeamento instalado bem como sua devida documentação.
e. Pça. da República, 468 5º andar Cj. 51
Conforme planta baixa fornecida pelo cliente, em um único andar foi elaborado um projeto que atendesse às necessidades do mesmo contemplando:
Cabeamento estruturado de todo o conjunto ocupado por alguns departamentos da empresa. Foram lançados aproximadamente 4.000 metros de cabos CAT5e da marca AMP, subdivididos em 107 (cento e sete) segmentos de rede. Cada um dos segmentos de rede tem seu inicio no Armário de Telecomunicações localizado no conjunto atendido pelo mesmo (ATXX) conectado a uma porta do Painel de Distribuição (PatchPanel) também da marca AMP, CAT5e, identificado com numeração única, em suas duas extremidades, acomodados em calhas metálicas previamente instaladas pela contratante, finalizado em conectores fêmea, de mesma categoria e mesmo fabricante, e disponibilizados para o usuário em caixas de saída, cada uma com 4 (quatro) posições, sobrepostas na própria calha, identificadas individualmente com a mesma numeração contida no cabo.
Para a telefonia foram lançados aproximadamente 100 metros de cabo CIT 50/50, tendo sua origem no quadro de telefonia principal, localizado no edifício ao lado, número 452, mais precisamente no 7º andar, e finalizado no conjunto citado neste, devidamente conectado em blocos do tipo 110. Para alimentação dos pontos pelos ramais telefônicos, utilizou-se PatchCords da marca AMP, do tipo 110/RJ45.
Para interligação ao Armário de Telecomunicações (AT01) central, localizado no Datacenter, utilizamos um cabo óptico de 4 (quatro) fibras, tendo cada uma delas uma de suas extremidades emendada a um extensor óptico com conectores do tipo SC, por meio de fusão óptica, e acomodado em uma caixa de emenda óptica fixada dentro do Armário de Telecomunicações local (ATXX). A extremidade localizada no Armário de Telecomunicação central do Datacenter, também por meio de fusão óptica, foi fundida à pigtails e acomodada em um DIO (distribuidor interno óptico).
Foram lançados também, 2 (dois) segmentos de rede contingentes, medindo aproximadamente 20 metros cada, CAT6, da marca Furukawa, sendo na sua origem conectado a uma porta do Painel de Distribuição CAT6, também Furukawa, instalado no Armário de Telecomunicações (AT) do 7º andar, Cj. 71, e no seu destino em conectores RJ45 fêmea, CAT6, marca Furukawa, modelo Gigalan, acomodados em caixa de sobrepor do mesmo fabricante e afixadas na lateral traseira interna do AT do andar.
A obra foi entregue juntamente com a certificação do cabeamento instalado bem como sua devida documentação.
f. Pça. da República, 468 7º andar Cj. 71
Conforme planta baixa fornecida pelo cliente, em um único andar foi elaborado um projeto que atendesse às necessidades do mesmo contemplando:
Cabeamento estruturado de todo o conjunto ocupado por alguns departamentos da empresa. Foram lançados aproximadamente 5.000 metros de cabos CAT5e da marca AMP, subdivididos em 152 (cento e cinquenta e dois) segmentos de rede. Cada um dos segmentos de rede tem seu inicio no Armário de Telecomunicações localizado no conjunto atendido pelo mesmo (ATXX) conectado a uma porta do Painel de Distribuição (PatchPanel) também da marca AMP, CAT5e, identificado com numeração única, em suas duas extremidades, acomodados em calhas metálicas previamente instaladas pela contratante, finalizado em conectores fêmea, de mesma categoria e mesmo fabricante, e disponibilizados para o usuário em caixas de saída, cada uma com 4 (quatro) posições, sobrepostas na própria calha, identificadas individualmente com a mesma numeração contida no cabo.
Para a telefonia foram lançados aproximadamente 100 metros de cabo CIT 50/50, tendo sua origem no quadro de telefonia principal, localizado no edifício ao lado, número 452, mais precisamente no 7º andar, e finalizado no conjunto citado neste, devidamente conectado em blocos do tipo 110. Para alimentação dos pontos pelos ramais telefônicos, utilizou-se PatchCords da marca AMP, do tipo 110/RJ45.
Para interligação ao Armário de Telecomunicações (AT01) central, localizado no Datacenter, utilizamos um cabo óptico de 4 (quatro) fibras, tendo cada uma delas uma de suas extremidades emendada a um extensor óptico com conectores do tipo LC, por meio de fusão óptica, e acomodado em uma caixa de emenda óptica fixada dentro do Armário de Telecomunicações local (ATXX). A extremidade localizada no Armário de Telecomunicação central do Datacenter, também por meio de fusão óptica, foi fundida à pigtails e acomodada em um DIO (distribuidor interno óptico).
A obra foi entregue juntamente com a certificação do cabeamento instalado bem como sua devida documentação.
g. Pça. da República, 468 7º andar Cj. 72
Conforme planta baixa fornecida pelo cliente, em um único andar foi elaborado um projeto que atendesse às necessidades do mesmo contemplando:
Cabeamento estruturado de todo o conjunto ocupado por alguns departamentos da empresa. Foram lançados aproximadamente 4.500 metros de cabos CAT5e da marca AMP, subdivididos em 120 (cento e vinte) segmentos de rede. Cada um dos segmentos de rede tem seu inicio no Armário de Telecomunicações localizado no conjunto atendido pelo mesmo (ATXX) conectado a uma porta do Painel de Distribuição (PatchPanel) também da marca AMP, CAT5e, identificado com numeração única, em suas duas extremidades, acomodados em calhas metálicas previamente instaladas pela contratante, finalizado em conectores fêmea, de mesma categoria e mesmo fabricante, e disponibilizados para o usuário em caixas de saída, cada uma com 4 (quatro) posições, sobrepostas na própria calha, identificadas individualmente com a mesma numeração contida no cabo.
Para a telefonia foram lançados aproximadamente 100 metros de cabo CIT 50/50, tendo sua origem no quadro de telefonia principal, localizado no edifício ao lado, número 452, mais precisamente no 7º andar, e finalizado no conjunto citado neste, devidamente conectado em blocos do tipo 110. Para alimentação dos pontos pelos ramais telefônicos, utilizou-se PatchCords da marca AMP, do tipo 110/RJ45.
Para interligação ao Armário de Telecomunicações (AT01) central, localizado no Datacenter, utilizamos um cabo óptico de 4 (quatro) fibras, tendo cada uma delas uma de suas extremidades emendada a um extensor óptico com conectores do tipo SC, por meio de fusão óptica, e acomodado em uma caixa de emenda óptica fixada dentro do Armário de Telecomunicações local (ATXX). A extremidade localizada no Armário de Telecomunicação central do Datacenter, também por meio de fusão óptica, foi fundida à pigtails e acomodada em um DIO (distribuidor interno óptico).
Foram lançados também, 2 (dois) segmentos de rede contingentes, medindo aproximadamente 50 metros cada, CAT6, da marca Furukawa, sendo na sua origem conectado a uma porta do Painel de Distribuição CAT6, também Furukawa, instalado no Armário de Telecomunicações (AT) do 7º andar, Cj. 71, e no seu destino em conectores RJ45 fêmea, CAT6, marca Furukawa, modelo Gigalan, acomodados em caixa de sobrepor do mesmo fabricante e afixadas na lateral traseira interna do AT do andar.
A obra foi entregue juntamente com a certificação do cabeamento instalado bem como sua devida documentação.
h. Pça. da República, 468 8º andar Cj. 81
Conforme planta baixa fornecida pelo cliente, em um único andar foi elaborado um projeto que atendesse às necessidades do mesmo contemplando:
Cabeamento estruturado de todo o conjunto ocupado por alguns departamentos da empresa. Foram lançados aproximadamente 3.500 metros de cabos CAT5e da marca AMP, subdivididos em 96 (noventa e seis) segmentos de rede. Cada um dos segmentos de rede tem seu inicio no Armário de Telecomunicações localizado no conjunto atendido pelo mesmo (ATXX) conectado a uma porta do Painel de Distribuição (PatchPanel) também da marca AMP, CAT5e, identificado com numeração única, em suas duas extremidades, acomodados em calhas metálicas previamente instaladas pela contratante, finalizado em conectores fêmea, de mesma categoria e mesmo fabricante, e disponibilizados para o usuário em caixas de saída, cada uma com 4 (quatro) posições, sobrepostas na própria calha, identificadas individualmente com a mesma numeração contida no cabo.
Para a telefonia foram lançados aproximadamente 80 metros de cabo CIT 50/50, tendo sua origem no quadro de telefonia principal, localizado no edifício ao lado, número 452, mais precisamente no 7º andar, e finalizado no conjunto citado neste, devidamente conectado em blocos do tipo 110. Para alimentação dos pontos pelos ramais telefônicos, utilizou-se PatchCords da marca AMP, do tipo 110/RJ45.
Para interligação ao Armário de Telecomunicações (AT01) central, localizado no Datacenter, utilizamos um cabo óptico de 4 (quatro) fibras, tendo cada uma delas uma de suas extremidades emendada a um extensor óptico com conectores do tipo SC, por meio de fusão óptica, e acomodado em uma caixa de emenda óptica fixada dentro do Armário de Telecomunicações local (ATXX). A extremidade localizada no Armário de Telecomunicação central do Datacenter, também por meio de fusão óptica, foi fundida à pigtails e acomodada em um DIO (distribuidor interno óptico).
Foram lançados também, 2 (dois) segmentos de rede contingentes, medindo aproximadamente 25 metros cada, CAT6, da marca Furukawa, sendo na sua origem conectado a uma porta do Painel de Distribuição CAT6, também Furukawa, instalado no Armário de Telecomunicações (AT) do 7º andar, Cj. 71, e no seu destino em conectores RJ45 fêmea, CAT6, marca Furukawa, modelo Gigalan, acomodados em caixa de sobrepor do mesmo fabricante e afixadas na lateral traseira interna do AT do andar.
A obra foi entregue juntamente com a certificação do cabeamento instalado bem como sua devida documentação.
i. Pça. da República, 468 8º andar Cj. 82
Conforme planta baixa fornecida pelo cliente, em um único andar foi elaborado um projeto que atendesse às necessidades do mesmo contemplando:
Cabeamento estruturado de todo o conjunto ocupado por alguns departamentos da empresa. Foram lançados aproximadamente 7.000 metros de cabos CAT5e da marca AMP, subdivididos em 192 (cento e noventa e dois) segmentos de rede. Cada um dos segmentos de rede tem seu inicio no Armário de Telecomunicações localizado no conjunto atendido pelo mesmo (ATXX) conectado a uma porta do Painel de Distribuição (PatchPanel) também da marca AMP, CAT5e, identificado com numeração única, em suas duas extremidades, acomodados em calhas metálicas previamente instaladas pela contratante, finalizado em conectores fêmea, de mesma categoria e mesmo fabricante, e disponibilizados para o usuário em caixas de saída, cada uma com 4 (quatro) posições, sobrepostas na própria calha, identificadas individualmente com a mesma numeração contida no cabo.
Para a telefonia foram lançados aproximadamente 80 metros de cabo CIT 50/50, tendo sua origem no quadro de telefonia principal, localizado no edifício ao lado, número 452, mais precisamente no 7º andar, e finalizado no conjunto citado neste, devidamente conectado em blocos do tipo 110. Para alimentação dos pontos pelos ramais telefônicos, utilizou-se PatchCords da marca AMP, do tipo 110/RJ45.
Para interligação ao Armário de Telecomunicações (AT01) central, localizado no Datacenter, utilizamos um cabo óptico de 4 (quatro) fibras, tendo cada uma delas uma de suas extremidades emendada a um extensor óptico com conectores do tipo LC, por meio de fusão óptica, e acomodado em uma caixa de emenda óptica fixada dentro do Armário de Telecomunicações local (ATXX). A extremidade localizada no Armário de Telecomunicação central do Datacenter, também por meio de fusão óptica, foi fundida à pigtails e acomodada em um DIO (distribuidor interno óptico).
Foram lançados também, 2 (dois) segmentos de rede contingentes, medindo aproximadamente 55 metros cada, CAT6, da marca Furukawa, sendo na sua origem conectado a uma porta do Painel de Distribuição CAT6, também Furukawa, instalado no Armário de Telecomunicações (AT) do 7º andar, Cj. 71, e no seu destino em conectores RJ45 fêmea, CAT6, marca Furukawa, modelo Gigalan, acomodados em caixa de sobrepor do mesmo fabricante e afixadas na lateral traseira interna do AT.
A obra foi entregue juntamente com a certificação do cabeamento instalado bem como sua devida documentação.
j. Hospital e Maternidade Mauá
Conforme planta baixa fornecida pelo cliente, foi elaborado um projeto que atendesse às necessidades do mesmo contemplando:
Cabeamento estruturado de todos os 4 (quatro) andares do prédio ocupado pelo Hospital. Foram lançados aproximadamente 8.500 metros de cabos CAT5e da marca Furukawa, subdivididos em 238 (duzentos e trinta e oito) segmentos de rede. Cada um dos segmentos de rede tem seu inicio em um dos 3 (três) Armários de Telecomunicações localizados no Térreo, Primeiro e Quarto andares, conectado a uma porta do Painel de Distribuição (PatchPanel) também da marca Furukawa, CAT5e, identificado com numeração única, em suas duas extremidades, acomodados em calhas metálicas e eletrodutos embutidos, ambos previamente instaladas pela contratante, finalizado em conectores fêmea, de mesma categoria e fabricante e disponibilizados para o usuário em posições previamente definidas no projeto da obra, em espelhos Furukawa 4×4 com 6 posições de saída, identificadas individualmente com a mesma numeração contida no cabo.
Para interligação dos Armários de Telecomunicações foram lançados aproximadamente 300 metros de cabos CAT6 da marca Furukawa, subdivididos em 4 (quatro) segmentos de rede, tendo como origem o Armário de Telecomunicações localizado no primeiro andar e seu destino os outros 2 (dois) Armários de Telecomunicações, 2 (dois) em cada. As 2 (duas) extremidades dos cabos foram terminadas por conectores fêmea RJ45, Gigalan CAT6 da marca Furukawa acomodadas em caixas de sobrepor de 2 (duas) posições afixadas na lateral traseira do respectivo AT.
Para a telefonia foram lançados aproximadamente 600 metros de cabo CIT 50/50, tendo sua origem no Armário de Telecomunicações localizado no Térreo, conectado em blocos do tipo 110, e seu destino os Armários de Telecomunicações localizados no primeiro e quarto andares, 50 (cinquenta) posições em cada, também devidamente conectado em blocos do tipo 110. Para alimentação dos pontos pelos ramais telefônicos, utilizou-se PatchCords da marca Furukawa, do tipo 110/RJ45.
A obra foi entregue juntamente com a certificação do cabeamento instalado bem como sua devida documentação.
k. Centro Médico Mauá
Conforme planta baixa fornecida pelo cliente, foi elaborado um projeto que atendesse às necessidades do mesmo contemplando:
Cabeamento estruturado de todos os 2 (dois) andares do prédio ocupado pelo Centro Médico. Foram lançados aproximadamente 800 metros de cabos CAT5e da marca Furukawa, subdivididos em 29 (vinte e nove) segmentos de rede. Cada um dos segmentos de rede tem seu inicio no Armário de Telecomunicações localizado no Térreo conectado a uma porta do Painel de Distribuição (PatchPanel) também da marca Furukawa, CAT5e, identificado com numeração única, em suas duas extremidades, acomodados em calhas metálicas e eletrodutos embutidos, ambos previamente instaladas pela contratante, finalizado em conectores fêmea, de mesma categoria e fabricante e disponibilizados para o usuário em posições previamente definidas no projeto da obra, em espelhos Furukawa 4×4 com 6 posições de saída, identificadas individualmente com a mesma numeração contida no cabo.
Para interligação do Armário de Telecomunicações do Centro Médico ao Armário de Telecomunicações central do Hospital Mauá, foram lançados aproximadamente 300 metros de cabo óptico de 4 (quatro) fibras, em um único segmento, tendo cada uma de suas extremidades emendada a um extensor óptico com conectores do tipo LC, por meio de fusão óptica, e acomodado em uma caixa de emenda óptica fixada dentro do Armário de Telecomunicações.
Para a telefonia foram lançados aproximadamente 300 metros de cabo CIT 50/20, tendo sua origem no Armário de Telecomunicações localizado no Térreo do Hospital, devidamente conectado em blocos do tipo 110, e seu destino no Armário de Telecomunicações localizado no Térreo do Centro Médico, também devidamente conectado em blocos do tipo 110. Para alimentação dos pontos pelos ramais telefônicos, utilizou-se PatchCords da marca Furukawa, do tipo 110/RJ45.
A obra foi entregue juntamente com a certificação do cabeamento instalado bem como sua devida documentação.
l. Hospital e Maternidade Guarulhos
Conforme planta baixa fornecida pelo cliente, foi elaborado um projeto que atendesse às necessidades do mesmo contemplando:
Cabeamento estruturado de todos os 4 (quatro) andares do prédio ocupado pelo Hospital. Foram lançados aproximadamente 18.000 metros de cabos CAT5e da marca Furukawa, subdivididos em 380 (trezentos e oitenta) segmentos de rede. Cada um dos segmentos de rede tem seu inicio em um dos 3 (três) Armários de Telecomunicações localizados no Térreo, Primeiro e Terceiro andares, conectado a uma porta do Painel de Distribuição (PatchPanel) também da marca Furukawa, CAT5e, identificado com numeração única, em suas duas extremidades, acomodados em calhas metálicas e eletrodutos embutidos, ambos previamente instaladas pela contratante, finalizado em conectores fêmea, de mesma categoria e fabricante e disponibilizados para o usuário em posições previamente definidas no projeto da obra, em espelhos Furukawa 4×4 com 6 posições de saída, identificadas individualmente com a mesma numeração contida no cabo.
Para interligação dos Armários de Telecomunicações foram lançados aproximadamente 500 metros de cabo óptico de 4 (quatro) fibras, subdivididos em 2 (dois) segmentos, tendo cada uma de suas extremidades emendada a um extensor óptico com conectores do tipo LC, por meio de fusão óptica, e acomodado em uma caixa de emenda óptica fixada dentro de cada Armário de Telecomunicações.
Para a telefonia foram lançados aproximadamente 500 metros de cabo CIT 50/50, tendo sua origem no Armário de Telecomunicações localizado no primeiro andar, conectado em blocos do tipo 110, e seu destino os Armários de Telecomunicações localizados no térreo e terceiro andares, 50 (cinquenta) posições em cada, também devidamente conectado em blocos do tipo 110. Para alimentação dos pontos pelos ramais telefônicos, utilizou-se PatchCords da marca Furukawa, do tipo 110/RJ45.
A obra foi entregue juntamente com a certificação do cabeamento instalado bem como sua devida documentação.
m. Centro Médico Vasco da Gama
Conforme planta baixa fornecida pelo cliente, foi elaborado um projeto que atendesse às necessidades do mesmo contemplando:
Cabeamento estruturado de todos os 4 (quatro) andares do prédio ocupado pelo Centro Médico. Foram lançados aproximadamente 2000 metros de cabos CAT5e da marca Furukawa, subdivididos em 62 (sessenta e dois) segmentos de rede. Cada um dos segmentos de rede tem seu inicio no Armário de Telecomunicações localizado no segundo andar, conectado a uma porta do Painel de Distribuição (PatchPanel) também da marca Furukawa, CAT5e, identificado com numeração única, em suas duas extremidades, acomodados em calhas metálicas e eletrodutos embutidos, ambos previamente instaladas pela contratante, finalizado em conectores fêmea, de mesma categoria e fabricante e disponibilizados para o usuário em posições previamente definidas no projeto da obra, em espelhos Furukawa 4×4 com 6 posições de saída, identificadas individualmente com a mesma numeração contida no cabo.
Para interligação do Armário de Telecomunicações do Centro Médico ao Armário de Telecomunicações central do Hospital Vasco da Gama, foram lançados aproximadamente 200 metros de cabo óptico de 4 (quatro) fibras, em um único segmento, tendo cada uma de suas extremidades emendada a um extensor óptico com conectores do tipo LC, por meio de fusão óptica, e acomodado em uma caixa de emenda óptica fixada dentro do Armário de Telecomunicações.
Para a telefonia foram lançados aproximadamente 60 metros de cabo CIT 50/50, tendo sua origem na Central Telefônica localizada no Térreo do Centro Médico, com uma de suas extremidades devidamente conectada em blocos de corte do tipo krone, e seu destino no Armário de Telecomunicações localizado no segundo andar do Centro Médico, também devidamente conectado, porém em blocos do tipo 110. Para alimentação dos pontos pelos ramais telefônicos, utilizou-se PatchCords da marca Furukawa, do tipo 110/RJ45.
A obra foi entregue juntamente com a certificação do cabeamento instalado bem como sua devida documentação.
n. PA Lapa
Conforme planta baixa fornecida pelo cliente, foi elaborado um projeto que atendesse às necessidades do mesmo contemplando:
Cabeamento estruturado de todos os 3 (três) andares do prédio ocupado pelo Centro Médico. Foram lançados aproximadamente 2.500 metros de cabos CAT5e da marca Furukawa, subdivididos em 76 (setenta e nove) segmentos de rede. Cada um dos segmentos de rede tem seu inicio no Armário de Telecomunicações localizado no 1º pavimento, conectado a uma porta do Painel de Distribuição (PatchPanel) também da marca Furukawa, CAT5e, identificado com numeração única, em suas duas extremidades, acomodados em calhas e eletrodutos embutidos, ambos metálicas previamente instaladas pela contratada, finalizado em conectores fêmea, de mesma categoria e fabricante e disponibilizados para o usuário em posições previamente definidas no projeto da obra, em espelhos Furukawa 4×4 com 6 posições de saída, identificadas individualmente com a mesma numeração contida no cabo.
Uma vez que a Central Telefônica foi acomodada dentro do rack, foram utilizados apenas 5 metros de cabo CIT 50/20, tendo uma de suas extremidades diretamente conectada a Central Telefônica, em interfaces de ramais analógicos e a outra em uma régua de blocos do tipo 110, fixada no AT. Para alimentação dos pontos pelos ramais telefônicos, utilizou-se PatchCords da marca Furukawa, do tipo 110/RJ45.
A obra foi entregue juntamente com a certificação do cabeamento instalado bem como sua devida documentação.
o. PA Butantã
Conforme planta baixa fornecida pelo cliente, foi elaborado um projeto que atendesse às necessidades do mesmo contemplando:
Cabeamento estruturado de todos os 3 (três) andares do prédio ocupado pelo Centro Médico. Foram lançados aproximadamente 2.200 metros de cabos CAT5e da marca Furukawa, subdivididos em 68 (sessenta e oito) segmentos de rede. Cada um dos segmentos de rede tem seu inicio no Armário de Telecomunicações localizado no 1º pavimento, conectado a uma porta do Painel de Distribuição (PatchPanel) também da marca Furukawa, CAT5e, identificado com numeração única, em suas duas extremidades, acomodados em calhas metálicas e eletrodutos embutidos, ambos previamente instaladas pela contratada, finalizado em conectores fêmea, de mesma categoria e fabricante e disponibilizados para o usuário em posições previamente definidas no projeto da obra, em espelhos Furukawa 4×4 com 6 posições de saída, identificadas individualmente com a mesma numeração contida no cabo.
Uma vez que a Central Telefônica foi acomodada dentro do rack, foram utilizados apenas 5 metros de cabo CIT 50/20, tendo uma de suas extremidades diretamente conectada a Central Telefônica, em interfaces de ramais analógicos e a outra em uma régua de blocos do tipo 110, fixada no AT. Para alimentação dos pontos pelos ramais telefônicos, utilizou-se PatchCords da marca Furukawa, do tipo 110/RJ45.
A obra foi entregue juntamente com a certificação do cabeamento instalado bem como sua devida documentação.
p. Outros
Seguindo o mesmo padrão de infraestrutura instalada nas unidades de atendimento médico da empresa, já descrito nas obras citadas anteriormente, foram ainda elaborados o Projeto, o Planejamento e a Execução dos Serviços nos seguintes locais de atendimento da mesma empresa:
i. Centro Médico Guarulhos
ii. Centro de Medicina Preditiva 9 de Julho
iii. Centro Médico João Dias
iv. Centro Médico Adolpho Pinheiro
v. Centro Médico Vila Galvão
vi. Centro Médico Itapevi
vii. Centro Médico Carapicuiba
viii. Centro Médico Santana de Parnaíba
ix. PA Santo André
x. PA Diadema
xi. Centro Administrativo Arujá
xii. Pça. Da Republica, 452 7º Andar Callcenter
xiii. Pça. Da Republica, 452 6º Andar Financeiro
xiv. Pça. Da Republica, 452 2 e 3º Andar Centro Médico República
xv. Pça. Da Republica, 452 4 e 5º Andar Diretoria
